傳動裝置安裝在池頂平台上，由異步感應電機、擺線針輪減速機、滾子鏈、主鏈輪以及機座等組成。該傳動裝置傳遞效率高，扭矩大，運行平穩，噪音低。在減速機出軸鏈輪中設置有安全剪切銷，從而實現機械過載保護功能。電機減速裝置具有足夠的輸出轉矩，其額定轉矩大於刮板刮泥轉矩的1.25倍。套筒滾子鏈的設計已考慮在大載荷下，仍可安全可靠運行，其安全係數不少於5。並設置張緊輪，避免了鏈條過度鬆弛而影響傳動效果。

從動輪（軸）裝置共有2組，主要由從動輪軸、導向滾輪、軸承座以及軸承座架等組成。導向滾輪采用ZG35鑄鋼澆鑄並精加工而成，軸承的潤滑采用壓力清水潤滑形式。

主動輪（軸）裝置主要由主動輪軸、被動鏈輪、驅動主動鏈輪、軸承座以及軸承座架等組成，傳動鏈輪采用ZG35#鑄鋼精密鑄造，並精加工而成。

由於本設備一側輸送鏈傾斜其重力已使輸送鏈具有一定的張緊力，但為了便輸送鏈更可靠地運行，本機增設了張緊輪（軸）總成。該裝置采用螺旋式張緊形式，主要由螺旋張緊裝置、張緊輪軸、張緊導輪等部件組成。可以很方便也進行輸送鏈的調節。

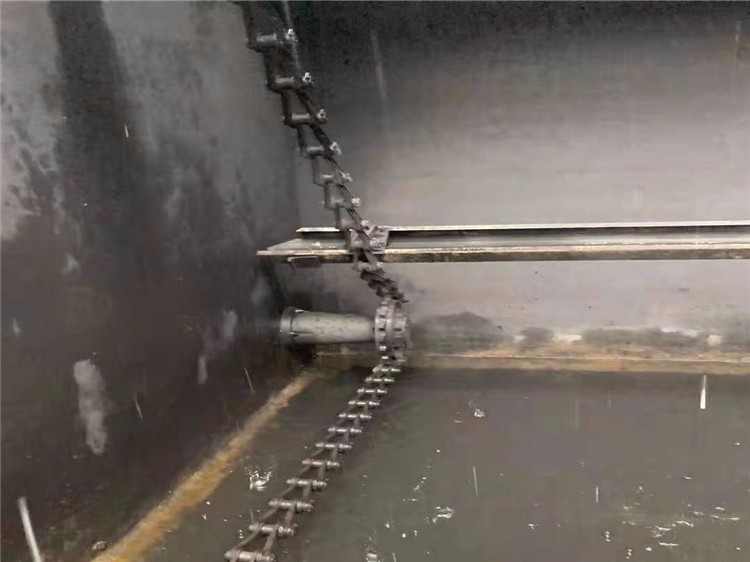

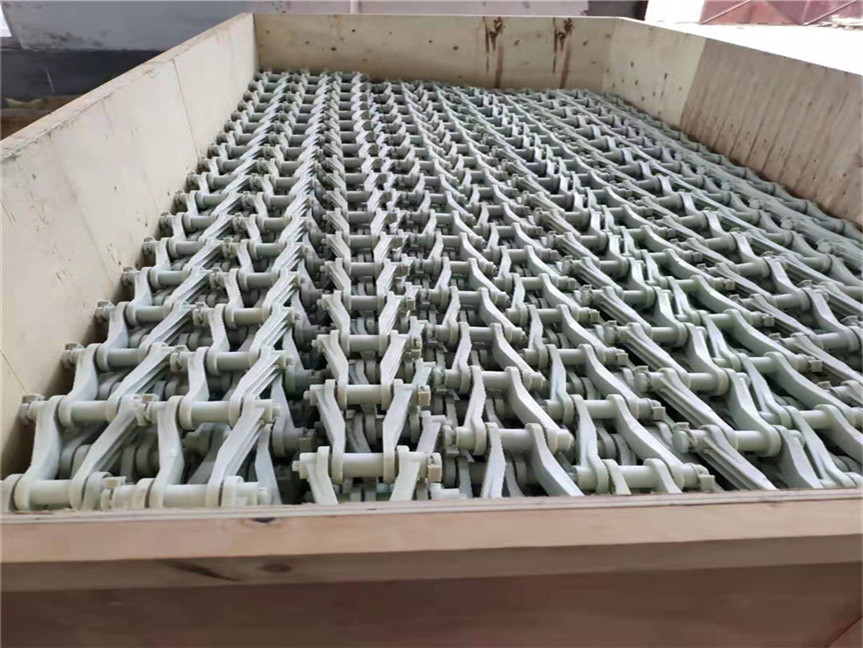

輸送鏈與刮板采用螺栓聯接，輸送鏈采用ZG35#鑄鋼經失蠟澆鑄方式精密鑄造而成。輸送鏈的節距累積誤差不大於0.5/1000mm，單排輸送鏈的計算拉應力是大張力的5倍。刮板采用不鏽鋼鋼板折邊加工而成，刮板的有效高度300mm，刮板在全長範圍內具有足夠的強度，遇大刮泥阻力時刮板不會發生變形現象。池底鋪設兩根鋼軌，以減輕刮板運行時的阻力，其與刮板底部的耐磨塊接觸。刮板兩側與托架以及刮板底部與鋼軌滑動處均設置有可更換的耐磨塊，該耐磨塊采用耐腐蝕的不鏽鋼材質製造。

在池上部兩邊設置有托架作刮板的承重，並可作為刮板的滑動導軌。
